一斗缶9個を収納する木製棚をDIY｜設計図・材料・作り方を詳しく解説

と常々思っていたのですが、

この記事では、私が実際に製作した一斗缶9個を収納できる木製棚の設計と製作手順を紹介します。

収納するのは塗料やオイルではなく、DIYで使用するさまざまな資材や用品が入った一斗缶です。

設置場所は2階の廊下で、壁スイッチや天井タラップとの干渉を避けながら、できるだけ省スペースで収納できるよう設計しました。

また、手元にあった端材も活用し、コストを抑えながら実用性を重視した構造にしています。

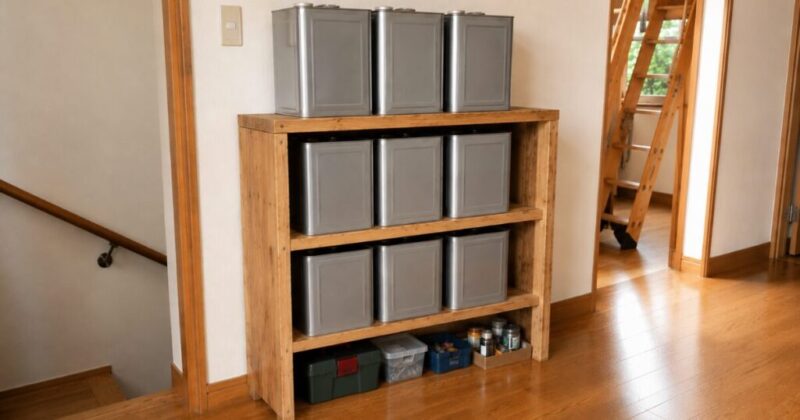

完成形のイメージと設計の考え方

完成した棚は、棚内部に6個、天板上に3個の合計9個の一斗缶を収納できる構造です。

以前は一斗缶を廊下に直接積み重ねて保管していましたが、取り出しにくく見た目も雑然としていました。

そこで、一斗缶3個が横一列に並ぶ寸法を基準に設計し、

• 棚内部に2段（6個）
• 天板上に1段（3個）

というレイアウトにしました。

また、天板の上にも一斗缶を載せるため、重量を支柱へ素直に伝えられる構造を採用しています。

収納力を確保しつつ、廊下の通行や住宅設備の操作を妨げないサイズに収められたため、DIY用品の保管場所として非常に使いやすくなりました。

項目	仕様
外寸（幅）	819mm
高さ（棚本体）	1,033mm
有効内寸幅	742mm（一斗缶3個が約20mm以上のゆとりで収まる）
収納構成	3列×2段（棚内6個）＋天板上3個　計9個
想定総重量	最大約90kg（1個あたり最大10kg）

寸法の設計根拠｜なぜ内寸742mm・外寸819mmなのか

今回の棚は、一斗缶を3個並べて収納することを前提に寸法を決めました。

一般的な一斗缶の幅は約240mmのため、

240mm × 3個 ＝ 約720mm

となります。

ただし、収納棚は一斗缶をピッタリ詰め込むのではなく、実際に出し入れできる余裕が必要です。

そこで今回は、一斗缶3個を並べても無理なく取り出せるように、棚の内寸（有効幅）を742mmに設定しました。

また、一斗缶同士を区切る仕切り板は設置していません。

仕切り板を入れると収納幅が狭くなるうえ、一斗缶のサイズに個体差があった場合に出し入れしにくくなるためです。

その結果、

• 一斗缶3個分：約720mm
• 出し入れ用の余裕：約22mm

を確保した内寸742mmとなっています。

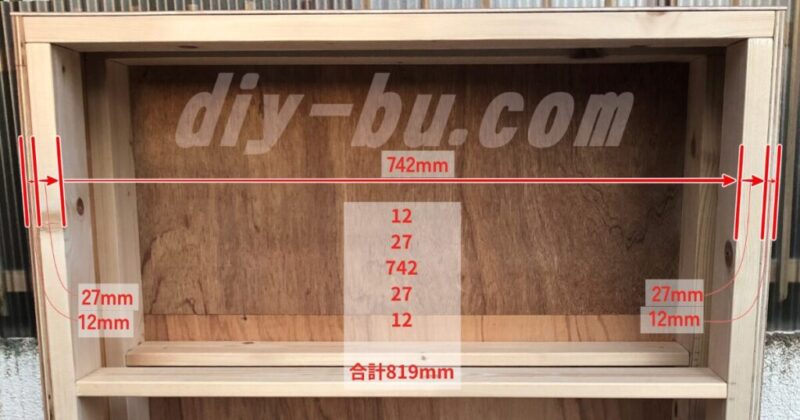

横幅方向の寸法内訳

外寸819mmは、内寸742mmに左右の支柱と側板の厚みを加えた寸法です。

部材	寸法
左側板（12mm合板）	12mm
左支柱（89mm×27mm角材）	27mm
内寸（有効収納幅）（棚板の長さ）	742mm
右支柱（89mm×27mm角材）	27mm
右側板（12mm合板）	12mm
合計（外寸幅）	819mm

つまり、

742mm（収納スペース）＋27mm＋27mm（支柱）＋12mm＋12mm（側板）＝819mm

という構造です。

この寸法にすることで、一斗缶3個を余裕を持って収納でき、なおかつ材料の無駄も少ない実用的なサイズになっています。

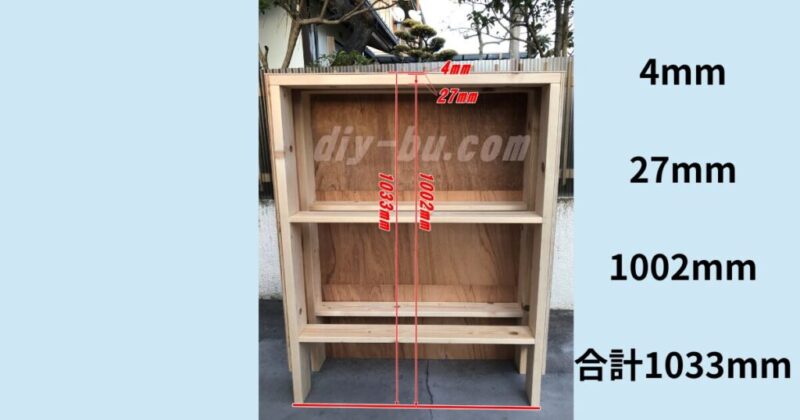

高さ方向の寸法設計

棚本体の高さは1,033mmです。

この寸法は、天板・フレーム・支柱の寸法を積み上げて決めています。

部材	寸法
天板（4mm合板）	4mm
天板側フレーム（角材）	27mm
縦の支柱（角材）	1,002mm
合計（棚本体の高さ）	1,033mm

今回の棚は、一斗缶を棚内部に6個収納し、さらに天板上にも3個並べて保管できるように設計しました。

そのため、棚本体の高さだけでなく、天板上に収納する一斗缶の高さも考慮する必要があります。

一斗缶の高さを約350mmとすると、天板上に収納した場合の最高到達点は、

1,033mm＋約350mm＝約1,383mm

になります。

この最高到達点については、後述する「住宅設備との位置関係を設置前に確認」の章で詳しく紹介します。

必要な材料と工具

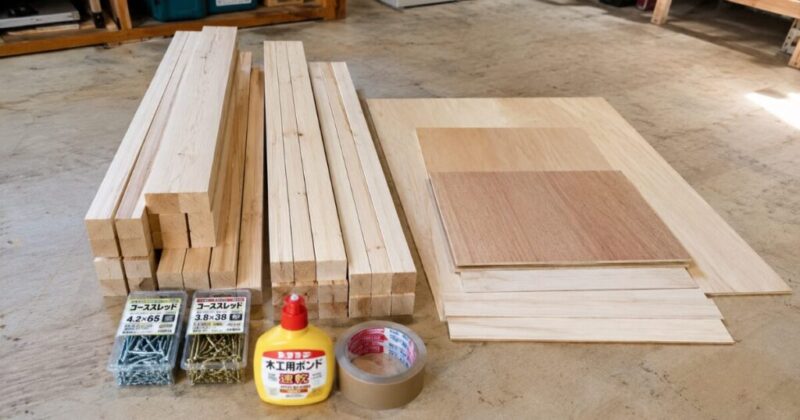

材料リスト

カテゴリ	材料・仕様	数量	用途
主構造材（支柱）	角材 89mm×27mm 1,002mm	4本	縦の支柱
主構造材（横材）	角材 89mm×27mm　795mm	2本	天板側フレーム（支柱の上にネジ留め）
棚板	ワンバイフォー材（1×4）　742mm	4本	各段の棚板
側板	12mm合板 910mm×270mm程度	2枚	側面補強・外装
天板	4mm合板 819mm×270mm程度	1枚	天板仕上げ
背板	4mm合板 795mm×適切な高さ	3枚（大きいサイズの端材が無かったため3枚使用）	背面の振れ止め
接合材	木ネジ（コーススレッド）	適量	各部材の固定
接着剤	木工用ボンド	適量	接合部の強度向上
仕上げ	ワトコオイル、水性ウレタンニス	適量	表面保護・美装
その他	布ガムテープ	適量	合板カット時のバリ防止

※今回の棚製作に使用した材料は、ほとんどが自宅に余っていた端材です。

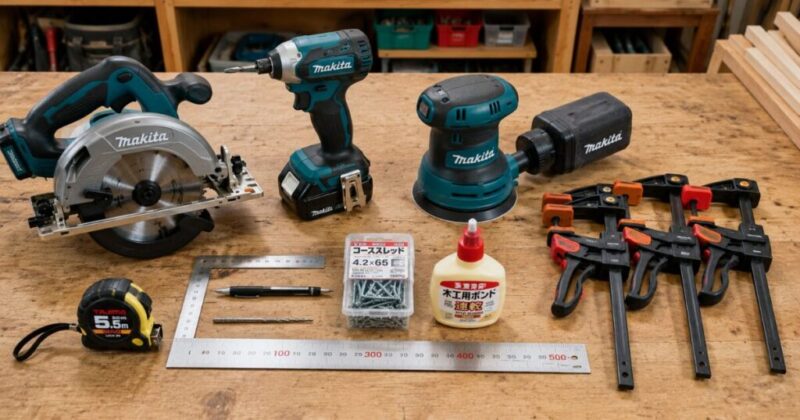

必要な工具

• 丸鋸：角材・合板の直線カット
• インパクトドライバー：ネジ締め作業
• オービタルサンダー：表面のやすり掛け（240番推奨）
• クランプ：組み立て時の直角保持・ズレ防止
• 下穴錐：木割れ防止・組み立て精度向上
• コンベックス・さしがね：計測・直角確認

製作手順｜6ステップで完成まで

ステップ1：木材の調整と研磨

まず最初に、カットしたすべての木材をオービタルサンダー（#240）で研磨しました。

ホームセンターでカットしてもらった木材でも、切断面には細かな毛羽立ちやバリが残っていることがあります。特に2×4材は角がささくれている場合もあるため、組み立て前に一通り磨いておくと安心です。

今回の棚は室内で使用する予定だったので、手が触れる部分を中心に丁寧に研磨しました。表面を整えておくことで塗装の仕上がりが良くなるだけでなく、使用中に手を引っ掛けるリスクも減らせます。

実際に作業してみると、電動サンダーを使えば短時間で作業できるため、この工程にかかる手間はそれほど大きくありません。完成後の見た目や触り心地に大きく影響するので、最初にしっかり整えておいて良かったと感じています。

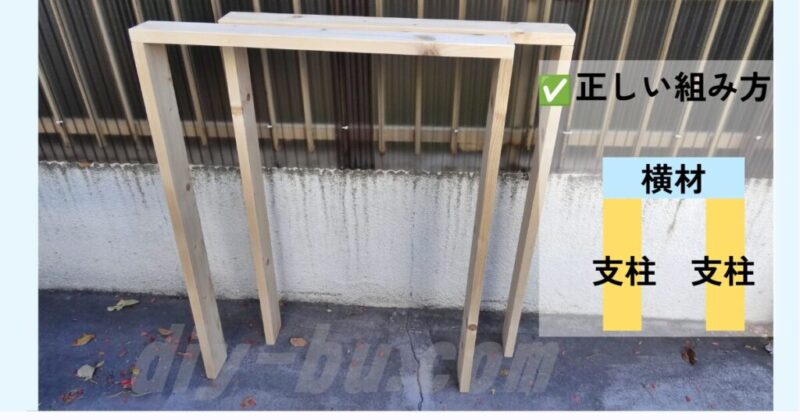

ステップ2：メインフレーム（コの字型）の組み立て

この棚は、天板の上に一斗缶を3個並べて置くことを想定しています。

一斗缶は中身が入るとかなりの重量になることもあるため、天板にかかる荷重を支柱へ確実に伝えられる構造にする必要があります。

そこで今回は、横材（795mm）の両端に支柱を取り付けるのではなく、横材の真下に支柱を配置して荷重を直接受ける構造にしました。

具体的には、天板側フレーム用の角材（795mm）の真下に、縦の支柱（1,002mm）を垂直に配置し、上から木ネジで固定しています。この「コの字型」フレームを2セット作りました。

接合部には木工用ボンドを塗布したうえで木ネジで固定しています。ボンドとネジを併用することで接合強度が高まり、一斗缶3個分の荷重にも十分耐えられる構造になりました。

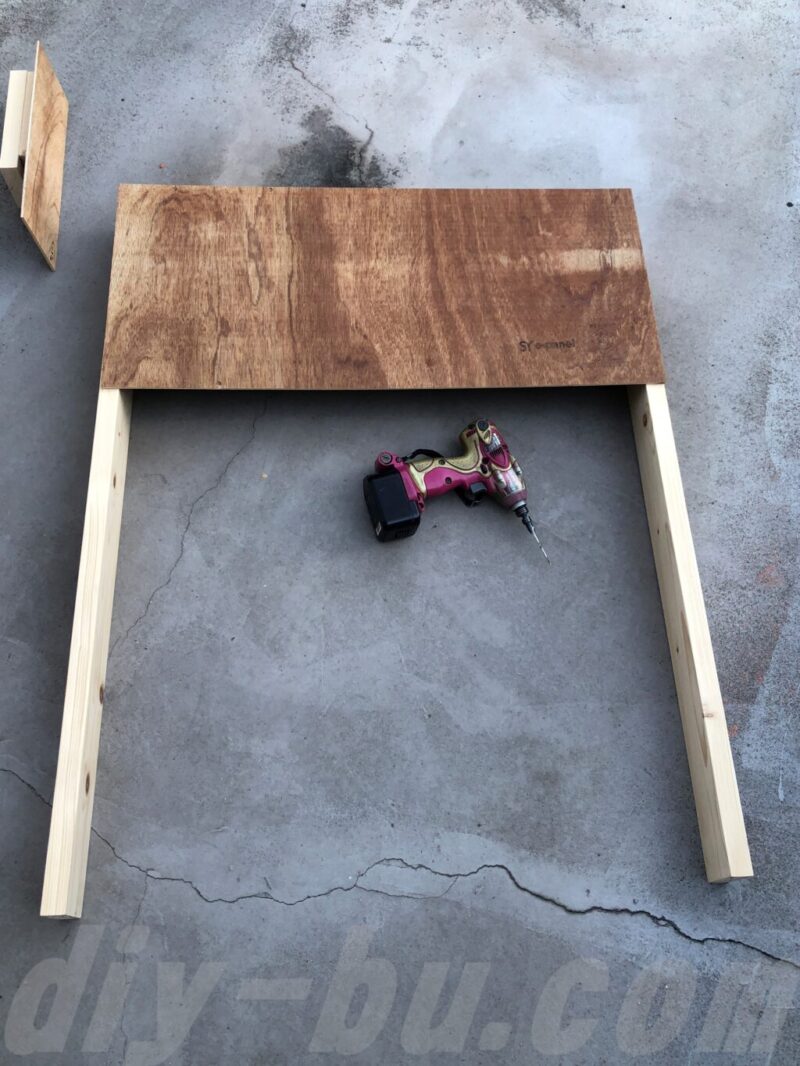

ステップ3：背板の取り付け

メインフレームが完成したら、次は背板を取り付けます。

今回の棚は高さが約1mあり、一斗缶を収納した状態で長期間使用することを想定していたため、棚全体のねじれや横方向の揺れを抑える目的で背板を設けました。

背板には4mm厚の合板を使用しています。まず幅795mmにカットしましたが、合板は丸鋸で切ると表面が欠けやすいため、私はカットラインの裏面に布ガムテープを貼ってから切断しました。そのおかげで切り口のバリがかなり少なくなり、後の研磨作業も楽になりました。

カットした背板は、完成したフレームの背面へビスで固定しています。背板を取り付けることで、フレーム単体の状態よりも剛性が大きく向上し、ぐらつきの少ないしっかりした棚になります。

さらに、1002mmの支柱下部までカバーできるように、同じ4mm合板を追加で2枚取り付けました。背面を広く覆うことで、構造材同士を一体化する役割も果たしており、完成後の安定感向上に大きく貢献しています。

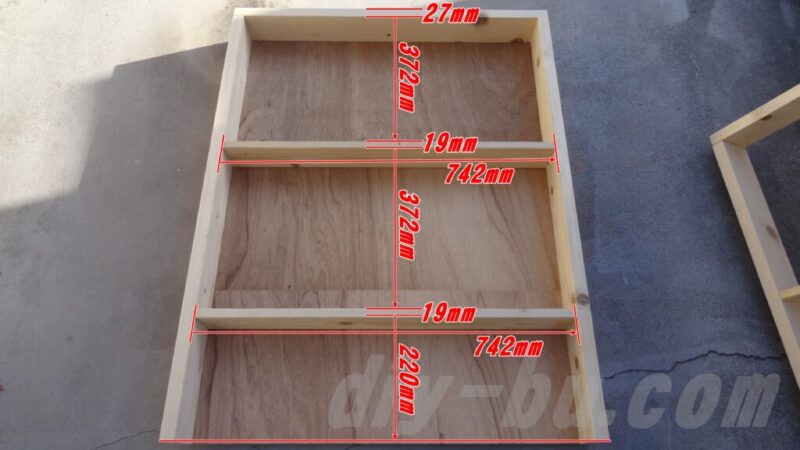

ステップ4：棚板の製作と固定

棚板には、長さ742mmにカットしたワンバイフォー材を使用しました。

棚板を支える部分は荷重が集中しやすいため、接合部には木工用ボンドと木ネジを併用しています。

今回の棚では、1段目と2段目にそれぞれ2本ずつ棚板を配置しました。ワンバイフォー材2本で一斗缶の底面をしっかり支えられるため、収納時の安定感も十分です。

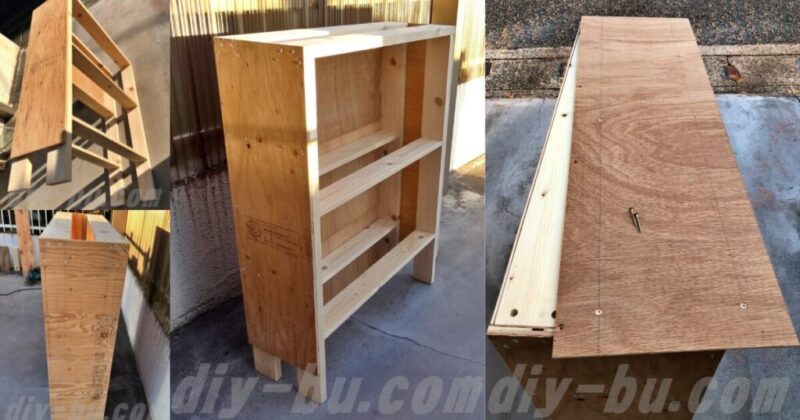

ステップ5：側板と天板の取り付け

フレームが完成したら、側板と天板を取り付けます。

側板には12mm合板を使用し、左右の支柱の外側へ固定しました。

この側板は単なる目隠しではなく、棚全体のねじれや横揺れを抑える役割も担っています。実際に取り付けてみるとフレームだけの状態より剛性が大きく向上し、全体がしっかりした印象になりました。

続いて、上部に4mm合板の天板を固定します。

今回の棚は、この天板の上に一斗缶を3個並べて収納することを想定しています。そのため、天板そのものが重量を支えるというよりも、天板の下にあるフレームと支柱へ荷重を伝える構造になるよう設計しました。

側板と天板の取り付けが完了した時点で、棚本体の高さは約1,033mmになります。

その後、一斗缶を収納した状態では全高がおよそ1,383mmとなるため、我が家では事前に壁スイッチや天井スライドタラップとの干渉がないことを確認してから設置しました。

ステップ6：最終仕上げと塗装

組み立てが完了したら、全体をもう一度サンディングし、組み立て時にできた細かなバリや角のざらつきを整えました。

塗装にはワトコオイルを使用しています。ワトコオイルは木材に浸透して仕上がるため、表面に厚い塗膜を作らず、木目や木の質感を活かせるのが特徴です。

今回使用した2×4材や合板との相性も良く、塗装後は木材の色味に深みが増し、DIYらしい雰囲気のある仕上がりになりました。

ワトコオイルは一度塗りでも十分ですが、私は乾燥後にもう一度塗り重ねました。二度塗りすることで色ムラが減り、より落ち着いた風合いになります。

塗装が完全に乾燥したら設置場所へ移動して完成です。完成後は一斗缶3個を収納し、さらに天板の上にも一斗缶を並べて置いていますが、強度面でも特に問題なく使用できています。

安全に使うための重要ポイント

ビスとボンドを併用

今回の棚では、接合部の強度を高めるためにビスだけでなく木工用ボンドも併用しました。

ビスだけでも組み立てはできますが、長期間使用していると木材の収縮や振動などによって徐々に緩みが生じる可能性があります。

そこで接合面に木工用ボンドを塗布してからビスで固定し、ビスによる「点」での固定と、ボンドによる「面」での固定を組み合わせています。

特にこの棚は、一斗缶3個を天板に載せることを前提にしているため、棚板まわりの接合部についてはボンドを併用したほうが安心だと考えました。

また、2×4材のような厚みのある木材へビスを打つ際は、あらかじめ下穴を開けてから施工しています。下穴を開けることで木割れを防ぎやすくなり、ビスもまっすぐ入りやすくなるため、結果的に仕上がりと強度の両方が向上します。

床への荷重分散と梁の位置を意識した設計

この棚は、一斗缶3個を収納した際に約90kg前後の重量がかかることを想定しています。

そのため、荷重が一点に集中しないよう、4本の支柱と側板で重量を分散して受ける構造にしました。

実際に使用していても、一斗缶の重さが特定の箇所へ集中しにくいため、安心感のある作りになっています。

また、設置場所によっては床下の梁の位置も関係してきます。

私の家では特に問題ありませんでしたが、もし梁の位置が分かる場合は、支柱の真下に梁が来るように配置すると、床板への負担をさらに抑えられると思います。

一般的な住宅であれば、このサイズの棚と一斗缶3個程度で大きな問題になることは少ないと思いますが、重量物を長期間保管する棚なので、設置場所の強度も意識しておくと安心です。

住宅設備との位置関係を設置前に確認

棚を作る前に、周囲の住宅設備との干渉がないかも確認しました。

今回の棚は設置場所に合わせて寸法を決めていますが、同じような収納棚を作る場合は、スイッチや点検口、収納扉など周辺設備との位置関係もあらかじめ確認しておくと安心です。

地震対策と重い缶の配置について

この棚は廊下に設置しているため、地震対策も意識しました。

廊下は避難経路になる場所なので、万が一棚が転倒すると通行の妨げになる可能性があります。そのため、設置環境によっては壁の柱（スタッド）にL字金具などで固定しておくと安心です。

また、一斗缶の中にはDIY用品を収納していますが、缶ごとに重量は意外と異なります。

私の場合も、ネジや金具類を多く入れた缶はかなり重くなる一方、比較的軽い資材を入れた缶もあります。

そのため、重量のある缶を下段に配置することを意識しました。

重いものを下に置くと棚全体の重心が低くなり、安定感が増すだけでなく、一斗缶を出し入れするときの安心感にもつながります。

DIY収納棚は強度だけでなく、「何をどこに収納するか」まで考えておくと、より使いやすい棚になると感じています。

まとめ｜製作前に確認したポイント

今回の一斗缶収納棚を製作するにあたり、事前に確認した主なポイントをまとめておきます。

今回紹介した寸法は、我が家の設置場所や収納する一斗缶のサイズに合わせて決定したものです。

同じような棚を製作する場合でも、設置場所の広さや収納する物の大きさによって最適な寸法は変わります。

そのため、製作前には実際の収納物や設置場所を採寸し、自分の環境に合わせて寸法を調整するのが失敗しにくいと感じました。
